PT-710钳是示波器的电流探头。它使用霍尔效应电池测量DC或交流电流，无需改装和安装(无需闭合电路)。

　　它可以测量从50 mA到100 A峰值的电流。

　　它有2个范围和2个指示灯：

　　“开”，纠正夹具的电源。

　　“ol”，使用范围过载(饱和或峰值)。

　　此外，还可以使用指轮重置零点，以适应测量环境。

　　该夹具适用于所有具有BNC输入和阻抗为1MΩ，100pF的测量仪器。

　　开关有3个位置

　　关：夹钳不再通电

　　范围10mV/a：在100 mV的温度下测量直流或交流峰值电流。

　　范围100mV/a：基于100mV温度测量直流或交流峰值电流。

　　该范围增加了夹具的灵敏度，同时减小了测量范围。

　　重新设置夹具上的零位

　　拇指轮可以将输出电压重置为零，从而可以克服由于热位移、地球磁场、环境和剩余感应引起的不同误差。

　　量程过载指示灯

　　以<>符号表示的该指示器显示为红灯，当测量信号超出范围的能力范围时，它还可以指示存在脉冲超出范围的能力，或夹钳上的测量无效。

　　测距范围内误差

　　范围100mV/a 50ma至10a峰值3%r+50ma

　　范围：10mV/A 50MA至40A，峰值4%R+50MA

　　范围10mV/A 40A至100A峰值图值以下

　　输出时的典型噪声级(峰值)

　　频带dc-100kHz

　　范围10mV/a 480μV

　　范围100mV/a 3mV

　　这些规范适用于23°±3℃的环境温度。湿度20%至75%相对湿度，频率DCto 1KHz，负载阻抗：1MΩ/100pF。导线居中并与标记平行。

　　通带：直流至100kHz

　　工作频率(相对于参考范围，不会造成超过3%的额外误差)：直流至20kHz

　　断开频率：100kHz时为3db

　　上升或下降时间：<4μs

　　注意：测量大功率电流后，最好检查零点偏移量。为此，在示波器上的GND位置上标记一个参考，然后连接到直流电上。如果偏移量太高，这意味着钳子被磁化。

　　要使线夹退磁，只需打开和关闭线夹几次，而不封闭导体或对其施加减小的磁场。

　　在紧邻的导体中流动的交流或直流电流产生的外部磁场(见下图)。

　　-在测量过程中，应考虑示波器的线性度、精度、温度漂移等指标的误差。

　　机械规格

　　· 最大电缆尺寸：Φ11.8mm

　　钳口开度：最大12.5mm

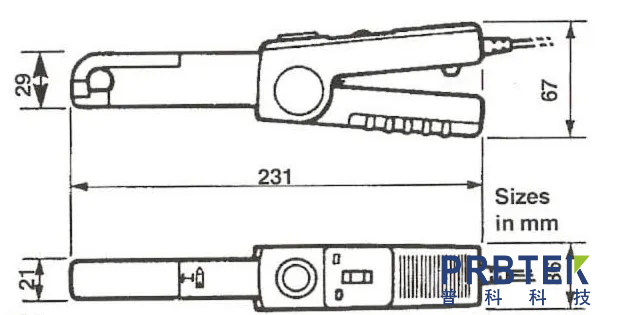

　　尺寸：231_67_36mm

　　双芯引线(同轴)2米

　　BNC插头绝缘和成型

　　重量：330g，带电池

　　防护等级：IP 20至IEC 529

　　电击防护：100 g，6 ms，半周期，符合IEC 68-2-27

　　各角度落差：1米

　　抗振动性：10/55/10 Hz 0.15mm，符合IEC 68-2-6

　　凸起：40g，6ms，4000凸起，符合IEC68-2-29

　　操作模式

　　要进行电流测量，通过选择100mV/A范围打开夹具。检查电池指示灯(绿色)是否亮起以及<>指示灯是否不亮。

　　将夹具连接到示波器上

　　在夹钳闭合且不夹住导体的情况下，在示波器上选择高灵敏度(例如1 mv/cm)，在夹钳上选择100 mv/a，然后用指轮相对于示波器上选择的参考值在夹钳上设置零。示波器上的零可以调整此设置。

　　选择夹具和示波器的测量灵敏度。

　　选择最适合在示波器上测量的连接方法。

　　主电流的方向由外壳上下的箭头指示。

　　将载有待测电流的导线插入夹具并进行测量。

　　如有必要，重新检查图形的原点，不要将夹爪夹在导线周围，然后再次测量。

　　以上就是关于品致PT-710 的产品说明，如您使用中还有其他问题，欢迎登陆西安普科电子科技www.prbtek.com
